佛山市顺德区雷创智能科技有限公司是深圳市雷赛智能控制股份有限公司在佛山地区的总代理，主要负责雷赛智能佛山地区的产品销售和客户的开拓和服务工作。深圳市雷赛智能控制股份有限公司步进产品享誉全球，雷赛智能已连续多年成为步进驱动器的全球销量第一的企业。

雷赛智能经过多年研究和总结工业自动化各个行业领域对运动控制的普遍需求，精心规划了步进电机产品线。雷赛智能混合式步进电机全部采用优质冷轧硅钢片和耐高温永磁体材料制造，采用独创业界领先的磁路设计方案，具有运行转矩大、温升小、可靠性高等特点，且内部阻尼特性良好，无明显振荡区，运行平稳。端面尺寸从35mm - 130mm机座全系列电机，在电子、机械、测量、激光、医疗、纺织、包装、广告等上百个行业的自动化设备中获得长期广泛使用。

产品性能优异、质量稳定可靠，性价比超高，雷赛智能步进产品已成为运动控制行业国际知名品牌。每年近百万台雷赛智能步进产品获得全球机器制造商等用户的选择。

HS系列基础型

CM系列改进型

雷赛智能经过多年研究和总结工业自动化各个行业领域对运动控制的普遍需求，精心规划了步进电机产品线。雷赛智能混合式步进电机全部采用优质冷轧硅钢片和耐高温永磁体材料制造，采用独创业界领先的磁路设计方案，具有运行转矩大、温升小、可靠性高等特点，且内部阻尼特性良好，无明显振荡区，运行平稳。更多...

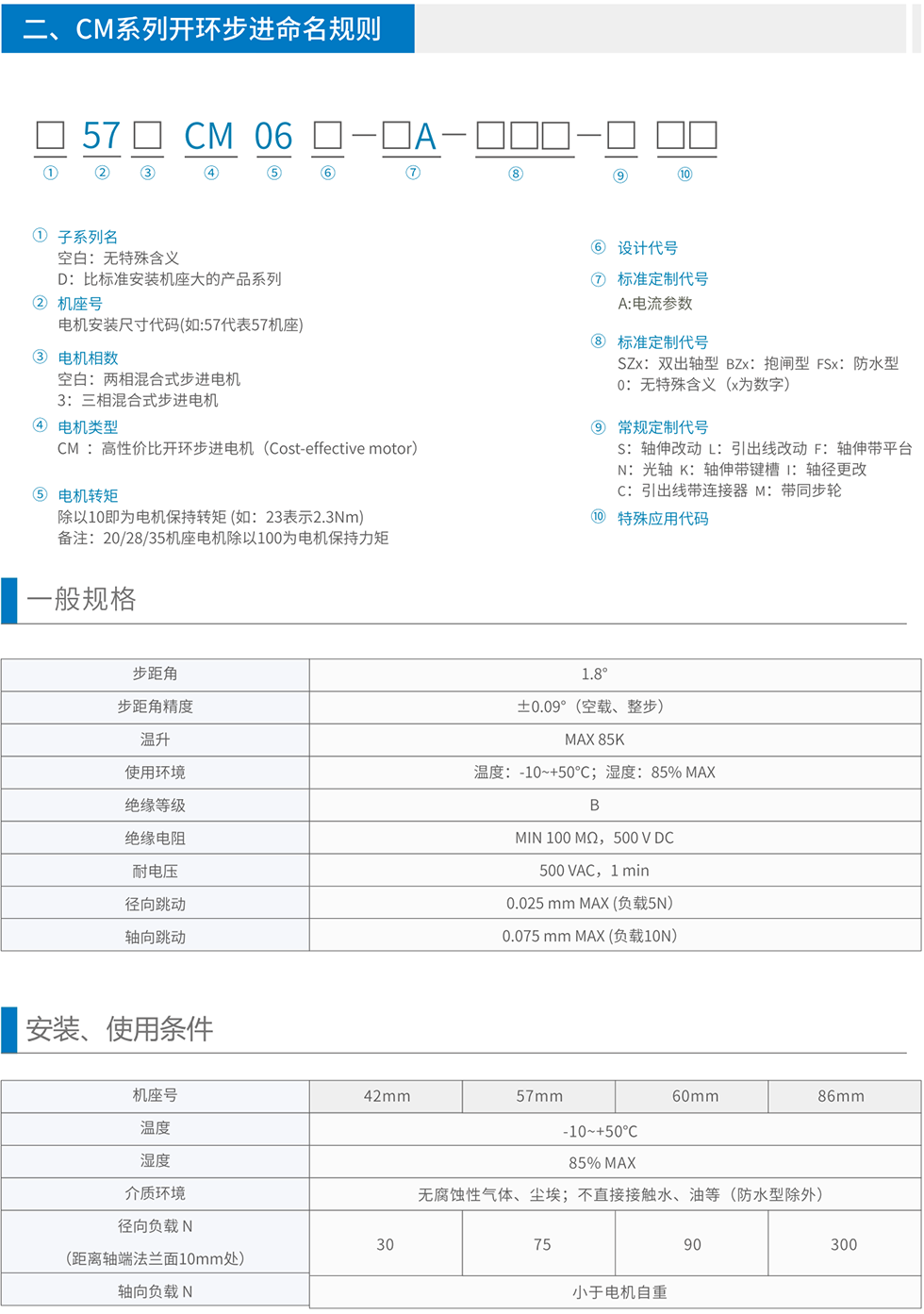

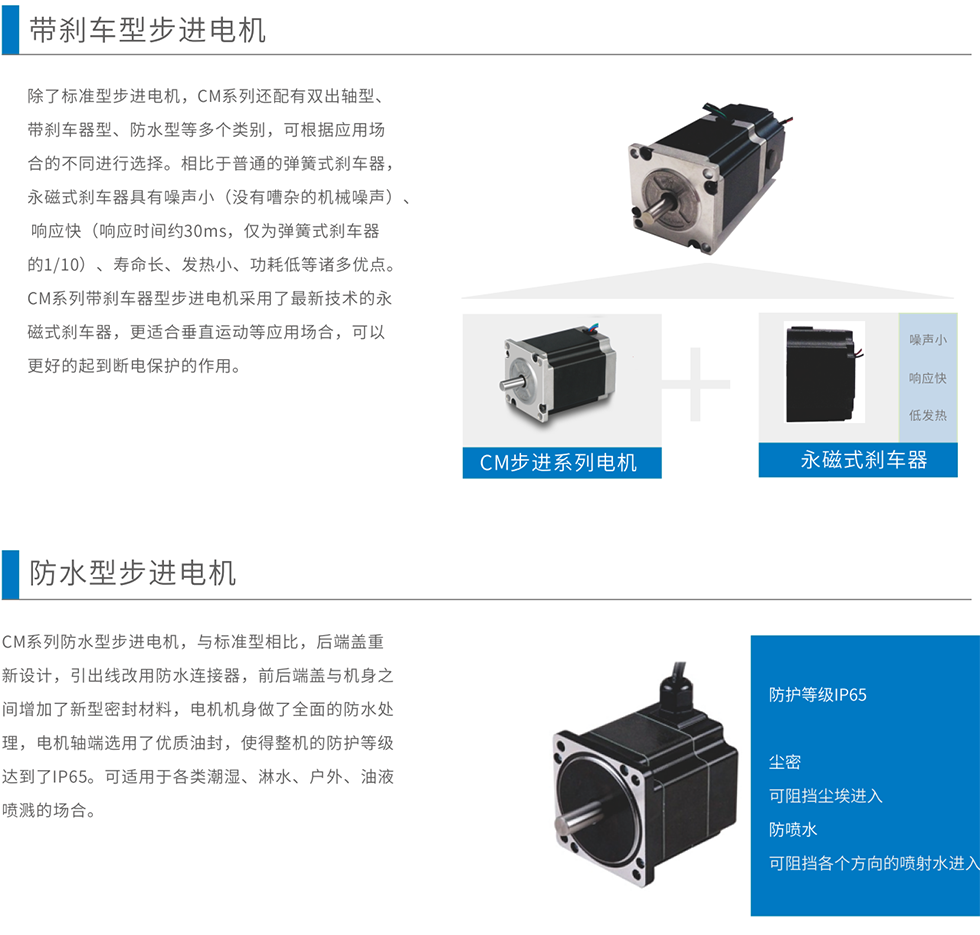

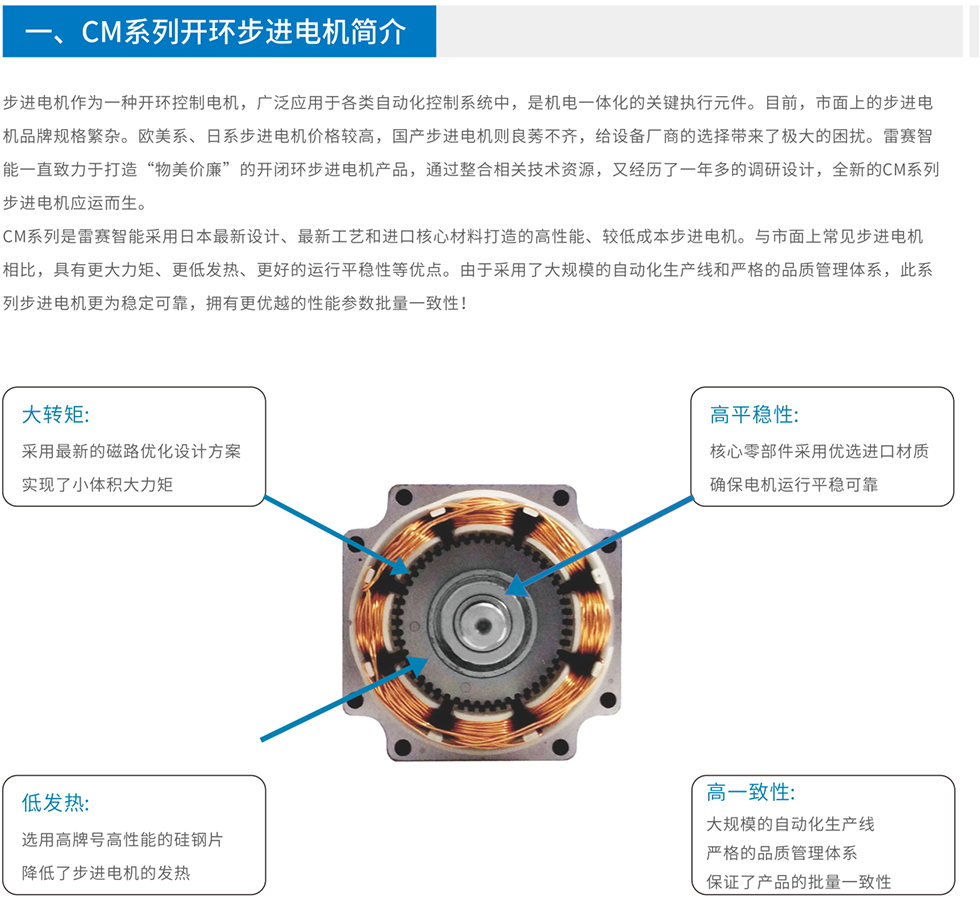

CM系列步进电机是雷赛智能在HS系列步进电机基础上，进一步优化了电机的性能、制造工艺等形成的一个全新的系列。全系列电机全部采用优质冷轧硅钢片和耐高温永磁体材料制造，采用独创业界领先的磁路设计方案，具有运行转矩大、温升小、可靠性高等特点，且内部阻尼特性良好，无明显振荡区，运行平稳。更多...

主要型号和规格

提示：所列仅为常用标准型号，其它请联系雷创智能工程师。另8线二相/四相电机（如原57HS、86HS等电机）和6线三相电机（如原573S等电机），将逐步被优化后的4线二相和3线三相电机取代，便于用户接线。目前这些8线和6线电机仍正常供货，但建议新客户选择优化后的4线二相和3线三相电机。

所属系列 (特性/定位)	电机相数	步距角	机座尺寸	型号	长度	保持转矩	电流	转动惯量	重量	图纸
所属系列 (特性/定位)	电机相数	(°)	(mm)	型号	(mm)	(Nm)	（A/相）	(g*cm²)	(kg)	图纸
HS系列（二相标准型）	2	1.8	35	35HS01	26	0.07	0.4	20	0.16
			39	39HS02	34	0.22	0.6	23	0.2
			42	42HS02A	30	0.2	1.5	23	0.2
				42HS04A	40	0.4	1.5	54	0.3
				42HS05A	48	0.5	2	77	0.35
				42HS07A	60	0.7	2	110	0.5
				42HS08	57	0.71	1.5	114	0.5
			57	57HS06B	41	0.55	3	131	0.45
				57HS13B	56	1.3	4	300	0.7
				57HS21A	81	2.1	5	480	1
				57HS26A	86	2.6	5	580	1.3
			60	60HS22A	69	2.2	4	490	2.2
			60	60HS30A	86	3	5	690	2.9
			86	86HS35D	66	3.5	4	1600	1.9
				86HS45D	80	4.5	4	1950	2.5
				86HS80D	98	8	6	2500	3.3
				86HS85D	118	8.5	6	2800	4
				86HS120D	129	12	6	2940	4.45
			110	110HS12	115	12	6	7200	6
				110HS20	150	20	6.5	10900	8.4
				110HS28	201	28	6.5	16200	11.7
HS系列（二相防水型）	2	1.8	57	57HSP21A	90	2.1	3	480	1
HS系列（二相防水型）	2	1.8	86	86HSP85A	130	8.5	6	3600	3.6
HS系列（三相标准型）	3	1.2	57	573S09B	56	0.9	3.5	300	0.75
			57	573S15B	79	1.5	3.5	480	1.1
			86	863S22	73	2	5	1300	2
				863S42	105	4	5	2500	3.2
				863S68H	127	6.8	3.5	3300	4
				863S120E	156	12	3	4000	5.2
			110	1103S12	140	12	4.2	8400	6.5
				1103S16	180	16	6.4	12800	8.5
				1103S20	221	20	5.2	16800	11
CM系列（二相改进型）	2	1.8	42	42CM05	48	0.48	2	77	0.35
			42	42CM07	60	0.72	2	110	0.5
			57	57CM13	55	1.3	3.8	300	0.7
			57	57CM21	76	2.1	4.8	480	1
			60	60CM30	86	3	5	690	2.9
			86	86CM40	80	4	4	1950	2.5
			86	86CM80	98	8	6	2500	3.3

深圳市雷赛智能控制股份有限公司提供完整的步进驱动解决方案，产品线丰富；每一产品线有各自特性和定位，通过合适的选型和配套可以满足几乎所有的步进驱动系统要求。下面针对各系列产品，提供通用的产品选型和配套信息以供参考；特殊应用的优化选型请咨询雷创智能工程师。

步进选型配套概要

雷创智能科技有限公司提供丰富和齐全的资料，包括产品选型手册/Catalogs、数据表/ Datasheets、产品使用手册/ Manuals、软件/ Software、产品图形文件/ Drawings等供广大用户参考和使用。下面按资料类型进行了简单分类，请按分类和产品名称/关键字查找下载。本表提供常见型号文档/资料，未及文档/资料，请咨询雷创智能工程师。

系列选型手册

M系列步进驱动器+MC系列步进电机选型手册

数据表/Datasheets

HS系列基础型

35mm （NEMA14）		39mm （NEMA16）
35HS01		39HS02	39HS02(平台)

42mm （NEMA17）
42HS02A	42HS04A	42HS05A	42HS07A	42HS08
42HS02(直接引线)	42HS02	42HS03-J	42HS03-J9	42HS03-JB-G

57mm （NEMA23）
57HS06B	57HS13B	57HS21A	57HS26A
57HS04	57HS09	57HS13(平台)	57HS22-A	57HS22-C
HS8123	HS8123-5040
60mm （NEMA24）
60HS22A	60HS30A	60HS20	60HS24

86mm （NEMA34）
86HS35D	86HS45D	86HS80D	86HS85D	86HS120D
86HS35	86HS45	86HS65	86HS85	86HS120
86HSB45E（带抱闸）	86HSB85E（带抱闸）

110mm （NEMA42）			130mm （NEMA51）
110HS12	110HS20	110HS28	130HS27	130HS45

57mm （NEMA23，IP67）			86mm （NEMA34，IP67）
57HSP21A（防水）			86HSP85A（防水）

57mm （NEMA23，三相）
573S09B	573S15B	573S09	573S15

86mm （NEMA34，三相）
863S22	863S42	863S68H	863S120E

110mm （NEMA42，三相）			130mm （NEMA51，三相）
1103S12	1103S16	1103S20	1303S25

CM系列改进型
42mm （NEMA17）
42CM05	42CM07

57mm （NEMA23）
57CM13	57CM21

60mm （NEMA24）
60CM30

86mm （NEMA34）
86CM40	86CM80

3D图形文件

57mm （NEMA23）
57HS22-07

86mm （NEMA34）
86HS85
